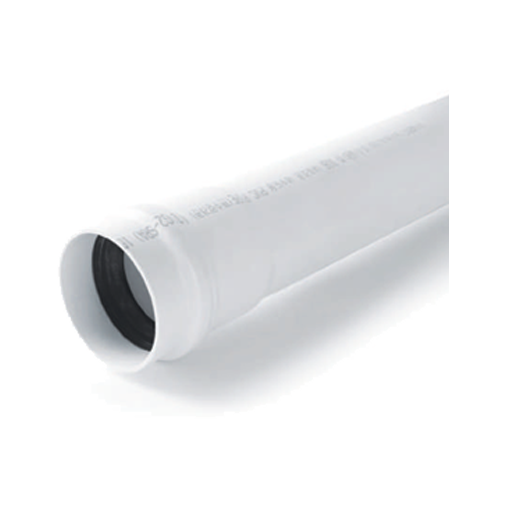

내충격 하수관내충격 PVC하수관 (칼라관)

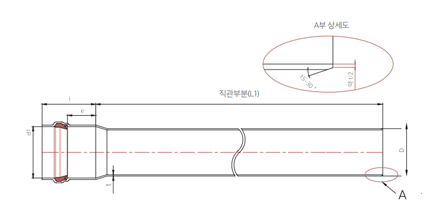

제품규격
HIVG2-SRA
| 지름 | 바깥지름(D) | 접속부 안지름(di) |
두께(t) | 접속부 길이(l) |
접합길이(e) | 근사내경 | 표준길이(L1) | ||
|---|---|---|---|---|---|---|---|---|---|
| 기본치수 | 평균허용차 | 최소치수 | 최소치수 | 허용차 | 최대길이 | 최소길이 | |||
| 100 | 114 | ±0.06 | 114.5 | 3.1 | +0.8 | 145(120) | 42(63.13) | 107 | 6.000 |
| 150 | 165 | ±1.00 | 165.7 | 5.1 | +0.8 | 165(145) | 47(72) | 154 | 6.000 |
| 200 | 216 | ±1.30 | 216.9 | 6.5 | +1.0 | 185(165) | 52(101) | 202 | 6.000 |
| 250 | 267 | ±1.60 | 268.1 | 7.8 | +1.2 | 205(190) | 57(106.5) | 250 | 6.000 |
| 300 | 318 | ±1.90 | 319.5 | 9.2 | +1.4 | 225(220) | 62(118) | 298 | 6.000 |
HIVG1-SRA
| 지름 | 바깥지름(D) | 접속부 안지름(di) |
두께(t) | 접속부 길이(l) |
접합길이(e) | 근사내경 | 표준길이(L1) | ||
|---|---|---|---|---|---|---|---|---|---|
| 기본치수 | 평균허용차 | 최소치수 | 최소치수 | 허용차 | 최대길이 | 최소길이 | |||
| 100 | 114 | ±0.06 | 114.5 | 6.6 | +1.0 | 145(120) | 42(63.13) | 100 | 6.000 |
| 150 | 165 | ±1.00 | 165.7 | 8.9 | +1.4 | 165(145) | 47(72) | 146 | 6.000 |
| 200 | 216 | ±1.30 | 216.9 | 10.3 | +1.4 | 185(165) | 52(101) | 194 | 6.000 |
| 250 | 267 | ±1.60 | 268.1 | 12.7 | +1.8 | 205(190) | 57(106.5) | 240 | 6.000 |
| 300 | 318 | ±1.90 | 319.5 | 15.1 | +2.2 | 225(220) | 62(118) | 286 | 6.000 |
* 제품의 성능과 디자인은 품질 및 안전성 향상, 소음 감소 등을 위하여 별도의 사전 예고없이 일부 변경될 수 있습니다.
