HITS이음관

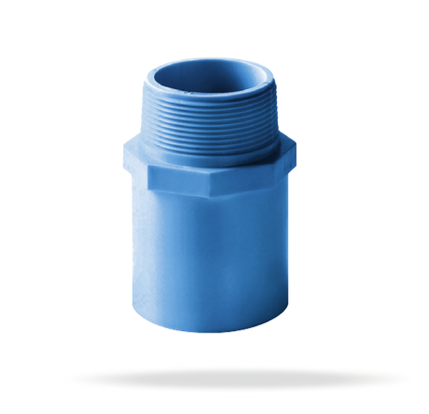

밸브용 소켓

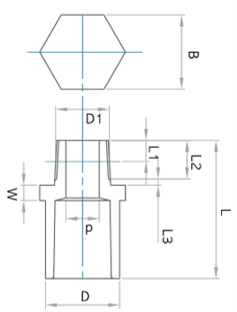

제품규격

호칭지름	D	나사부					W	L	B (최소치)
호칭지름	D	기본외경 D1	나사산수 25.4mm	기본위치 위치 L1	L1의 허용차	유효 나사부 길이 L1	W	L	B (최소치)
16 X ½”	29	20.955	14	8.2	3.6	15	6	54	29
20 X ¾”	33	26.441	14	9.5	3.6	17	8	64	33
25 X 1”	40	33.249	11	10.4	4.6	19	8	71	40
30 X 1¼”	46	41.91	11	12.7	4.6	22	10	80	46
^◆35 X 1¼”	51	41.91	11	12.7	4.6	22	10	81	52
40 X 1½”	57	47.803	11	12.7	4.6	22	10	92	57
50 X 2”	70	59.614	11	15.9	4.6	26	12	106	70
^◆65 X 2½”	88.5	75.5	11	15.9	4.6	30	13	117	86
75 X 3”	103.2	87.884	11	20.6	4.6	34	16	128	101
^◆100 X 4”	129	113.03	11	25.4	5	40	18	157	128

* L의 허용차 +5, -2mm *나사부는 KS B0222관용 테이퍼 수나사로 한다.

* 제품의 성능과 디자인은 품질 및 안전성 향상, 소음 감소 등을 위하여 별도의 사전 예고없이 일부 변경될 수 있습니다.
