건축

HITS이음관

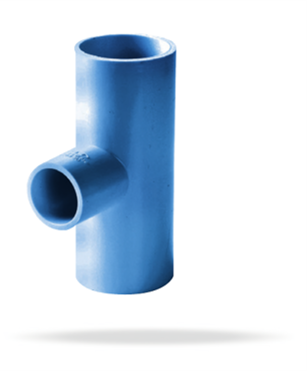

이경티

제품규격

호칭지름	D	t	H	D1	H1
20 X 16	33	3.5	48	29	45
25 X 16	40	4	53	29	48
25 X 20	40	4	55	33	53
30 X 16	46	4	57	29	51
30 X 20	46	4	59	33	56
30 X 25	46	4	62	40	61
40 X 16	57	4.5	68	29	57
40 X 20	57	4.5	70	33	62
40 X 25	57	4.5	73	40	67
40 X 30	57	4.5	76	46	71
50 X 16	70	5	76	29	63
50 X 20	70	5	78	33	68
50 X 25	70	5	81	40	73
50 X 30	70	5	84	46	77
50 X 40	70	5	90	57	88

* H, H1의 허용차 +5mm, -1mm

* 제품의 성능과 디자인은 품질 및 안전성 향상, 소음 감소 등을 위하여 별도의 사전 예고없이 일부 변경될 수 있습니다.
