비압력용 이음관 [ URF이음관 ]URF 접합부

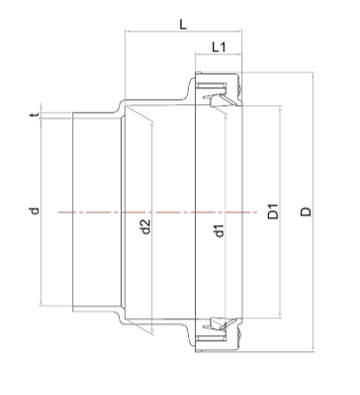

제품규격
| 호칭지름 | d (최소치) |
d1 | d2 | d1,d2 (허용차) |
D | D1 (최소치) |
ℓ (최소치) |
ℓ1 | t |
|---|---|---|---|---|---|---|---|---|---|
| 35 | 35 | 43.1 | 42.6 | ±0.35 | 71 | 42 | 28.5 | 18 | 2.2 |
| 40 | 40.5 | 49.1 | 48.6 | ±0.35 | 76.5 | 48.5 | 33.5 | 18 | 2.2 |
| 50 | 51 | 61.1 | 60.6 | ±0.35 | 89 | 60 | 33.5 | 19.5 | 2.5 |
| 75 | 77 | 90.2 | 89.7 | ±0.5 | 121.6 | 89.4 | 50.5 | 22 | 3.8 |
| 100 | 98.4 | 115.3 | 114.8 | ±0.50 | 151.4 | 114.4 | 63 | 25 | 3.8 |
| 125 | 124 | 141.3 | 140.8 | ±0.50 | 181.5 | 140.2 | 69 | 28.5 | 4.3 |
* 제품의 성능과 디자인은 품질 및 안전성 향상, 소음 감소 등을 위하여 별도의 사전 예고없이 일부 변경될 수 있습니다.
